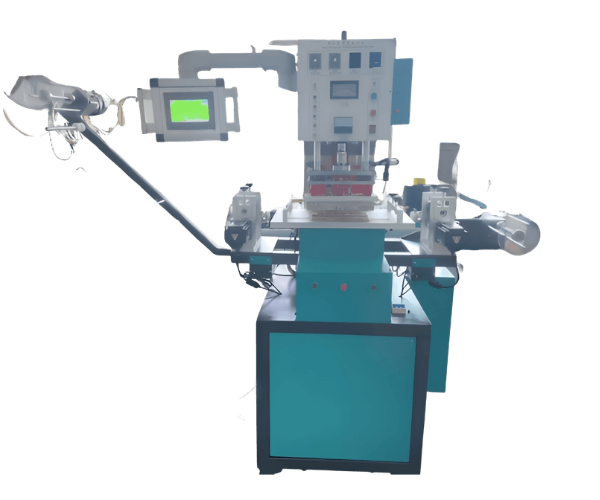

Máquina para Gofrado de Etiquetas Tejidas de Alta Frecuencia

Máquina para gofrado de etiquetas tejidas de alta frecuencia. Relieve cóncavo o convexo mediante alta frecuencia y prensado térmico, con alimentación automática por rollo y presión neumática.

  • 8 kW HF, 12,6 kVA, 380 V, 27,12 MHz; placa de 350 × 250 mm.
  • Estándar: 1 cinta, hasta 2 según configuración; E-sensor opcional.
  • CE, 1 año de garantía, videos/documentación en español, soporte 24/7 y capacitación online; sin instalación presencial.

Resumen: La máquina para gofrado de etiquetas tejidas de alta frecuencia crea relieves cóncavos y convexos mediante alta frecuencia y prensado térmico. Trabaja con alimentación automática por rollo, presión neumática y control de tensión; el estándar es 1 cinta, con posibilidad de 2 cintas según configuración. Tiene 8 kW de alta frecuencia, 12,6 kVA de potencia total, 380 V, 27,12 MHz, presión de aire de 8 kg/cm² y placa calefactora de 350 × 250 mm. La velocidad es de 10 m/min por cinta como referencia. El molde es personalizado por patrón y se cotiza aparte; cada patrón nuevo requiere su molde. El E-sensor es opcional. CE, 1 año de garantía, videos y documentación en español, soporte online 24/7 y capacitación online; no incluye instalación ni capacitación presencial.

Problemas que resuelve en el gofrado de etiquetas tejidas

Una etiqueta tejida no es una superficie plana y estable: el tejido tiene relieve propio, puede moverse ligeramente y absorbe la presión de forma distinta según el material. Si la presión, la temperatura o el avance no son constantes, el relieve sale desigual, poco profundo o desplazado. Estos son los puntos que esta máquina está pensada para controlar:

  • Relieve desigual: la alta frecuencia y el prensado térmico trabajan juntos para que el dibujo se marque con una profundidad uniforme en toda la etiqueta.
  • Presión inconsistente: el sistema neumático mantiene la presión de trabajo; la presión se ajusta según el tejido y el molde.
  • Etiqueta que se mueve: el control automático de tensión y la alimentación por rollo buscan mantener el material estable durante la producción.
  • Cambio de patrón: el molde es específico para cada diseño; al cambiar el dibujo se cambia el molde. Esto se planifica desde la cotización.
  • Registro del relieve: el E-sensor opcional ayuda al seguimiento del material cuando el trabajo lo requiere; no es estándar.
  • Producción continua: el funcionamiento automático, la descarga automática y la protección antiatrapamiento reducen la intervención del operador y el riesgo en la línea.

La configuración final se confirma con una muestra: etiqueta tejida, composición, ancho, arte, profundidad de relieve y molde.

Características principales

  • Alta frecuencia + prensado térmico: el relieve se consigue con calor y presión controlados, no con una prensa mecánica convencional.
  • Funcionamiento automático: alimentación por rollo, control de tensión, prensado y descarga automática del producto terminado.
  • Presión neumática: 8 kg/cm², ajustable según el tejido y el molde, para un relieve estable.
  • Cambio entre alta frecuencia y prensado térmico: la máquina permite pasar de un modo a otro según el acabado que pida el cliente.
  • 1 cinta estándar; 2 cintas según configuración: el estándar es una cinta; la versión de 2 cintas se define con el pedido.
  • E-sensor opcional: el seguimiento por sensor se añade como opción, no viene incluido de serie.
  • Molde personalizado: el molde cóncavo/convexo se fabrica por patrón y se cobra aparte; cada patrón nuevo necesita un molde nuevo.
  • Placa calefactora de 350 × 250 mm: define el área de trabajo del molde y del relieve.
  • Potencia: 8 kW de alta frecuencia, 12,6 kVA de potencia total y 380 V de alimentación.
  • Dimensiones y peso: 1900 × 1000 × 1900 mm y 500 kg; es una máquina de línea, no una prensa de mesa.
  • Seguridad: protección antiatrapamiento y descarga automática para reducir el riesgo en producción continua.
  • Servicio: certificación CE, 1 año de garantía, videos y documentación técnica en español, soporte online 24/7 y capacitación online. No incluye instalación ni capacitación presencial.

Especificaciones técnicas

TipoGofrado por alta frecuencia y prensado térmico
Potencia de alta frecuencia8 kW
Potencia total12,6 kVA
Voltaje380 V
Frecuencia27,12 MHz
Presión de aire8 kg/cm²
Sistema de presiónNeumático
Tubo oscilador7T69RB
Placa calefactora350 × 250 mm
Dimensiones1900 × 1000 × 1900 mm
Peso500 kg
Velocidad10 m/min por cinta (referencia; se confirma con la muestra)
Número de cintas1 estándar; 2 según configuración
SensorE-sensor opcional
MoldePersonalizado cóncavo/convexo; se cotiza aparte por patrón; cada patrón nuevo requiere molde nuevo
MaterialesEtiquetas tejidas y etiquetas de ropa; PU y cuero sintético como opción secundaria, con prueba de muestra
AplicacionesRelieve cóncavo/convexo en etiquetas tejidas, logos, marcas, textos y etiquetas de ropa
CertificaciónCE
Garantía1 año
ServicioVideos y documentación en español, soporte online 24/7 y capacitación online; sin instalación ni capacitación presencial

Aplicaciones: etiquetas tejidas y etiquetas de ropa

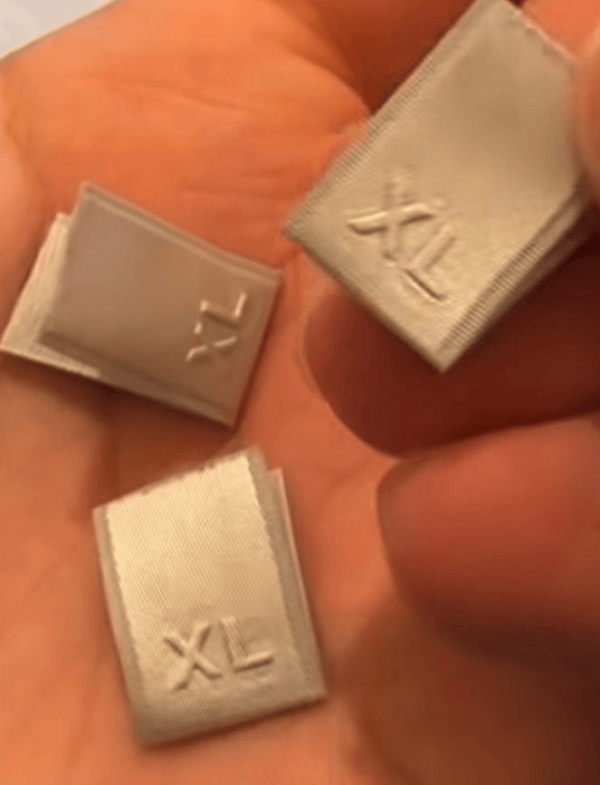

  • Etiquetas tejidas de ropa con relieve cóncavo o convexo.
  • Etiquetas de marca, cuidado, talla y composición con acabado en relieve.

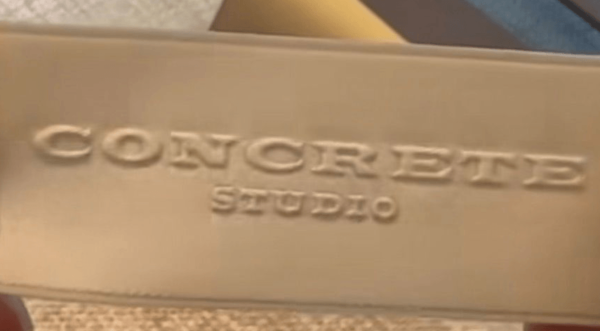

  • Logos, textos y símbolos en relieve sobre etiquetas tejidas.
  • Etiquetas para prendas y accesorios textiles.
  • Etiquetas de calzado y marroquinería, cuando el material y el molde lo permiten.
  • PU y cuero sintético como material opcional, solo después de probar la muestra.

Los usuarios habituales son fabricantes de etiquetas tejidas, talleres de acabado de etiquetas y fábricas de etiquetas de ropa que necesitan un relieve permanente y repetible.

Lo que no hace: no imprime etiquetas; solo aplica el gofrado/relieve. No es una máquina de serigrafía, no es una cortadora y no sustituye el corte o el acabado del borde. El molde se fabrica por patrón y no está incluido. Para etiquetas impresas se necesita un proceso de impresión aparte.

Para cotizar con precisión: envíe una etiqueta tejida real, su composición y ancho, el arte del relieve, la profundidad deseada, el número de cintas (1 o 2) y la producción objetivo. Con esos datos se confirma el molde, el E-sensor si hace falta y la configuración.

Molde y prueba de muestra

El molde es específico para cada patrón. No se reutiliza para un dibujo distinto: cada nuevo diseño necesita un molde nuevo. El molde se cotiza aparte del precio de la máquina y se fabrica después de aprobar el arte y la muestra.

  • Envíe la etiqueta real o una muestra representativa del tejido.
  • Envíe el arte en vector o un archivo de alta resolución, con las medidas del relieve.
  • Indique la profundidad de relieve deseada y si es cóncavo, convexo o ambos.
  • Confirme el número de cintas: 1 estándar o 2 según configuración.
  • Indique si necesita E-sensor para el seguimiento del material.

Videos de funcionamiento

Preguntas frecuentes

¿Qué hace esta máquina?

Aplica un relieve cóncavo o convexo sobre etiquetas tejidas mediante alta frecuencia y prensado térmico. No imprime: el dibujo se marca con un molde y presión controlada.

¿El molde está incluido?

No. El molde es personalizado por patrón, se cotiza aparte y cada patrón nuevo requiere un molde nuevo. Se fabrica después de aprobar el arte y la muestra.

¿Cuántas cintas puede trabajar?

El estándar es 1 cinta. La versión de 2 cintas se define según configuración y pedido. El E-sensor es opcional para el seguimiento del material.

¿Qué materiales puede gofrar?

Etiquetas tejidas y etiquetas de ropa. PU y cuero sintético se pueden probar como materiales opcionales; no se confirman sin muestra.

¿Qué potencia y frecuencia tiene?

8 kW de alta frecuencia, 12,6 kVA de potencia total, 380 V y 27,12 MHz. La presión de aire es de 8 kg/cm² y la placa calefactora es de 350 × 250 mm.

¿Qué velocidad tiene?

10 m/min por cinta como referencia. La velocidad práctica depende del tejido, el molde, la profundidad de relieve y el curado; se confirma con la muestra.

¿El E-sensor está incluido?

No. El E-sensor es opcional. Se añade cuando el trabajo necesita seguimiento del material; no es parte de la configuración estándar.

¿Puede hacer relieve cóncavo y convexo?

Sí, con el molde adecuado. El molde se fabrica según el arte y la profundidad; para cambiar de cóncavo a convexo o cambiar el dibujo se necesita el molde correspondiente.

¿Incluye instalación, capacitación y garantía?

Incluye certificación CE, 1 año de garantía, videos y documentación técnica en español, soporte online 24/7 y capacitación online. No incluye instalación ni capacitación presencial; la operación es sencilla y el soporte online acompaña la puesta en marcha.

¿Pueden probar nuestra etiqueta y nuestro arte?

Sí. Envíe una etiqueta real, su composición y ancho, el arte, la profundidad de relieve, el número de cintas y la producción objetivo. Se prueba el molde y el relieve antes de cotizar.

¿Necesita cotizar el gofrado de etiquetas tejidas?

Envíe una etiqueta tejida real, su composición y ancho, el arte del relieve, la profundidad deseada, el número de cintas y la producción objetivo. Confirmamos el molde, el E-sensor si hace falta y la configuración antes de cotizar.
